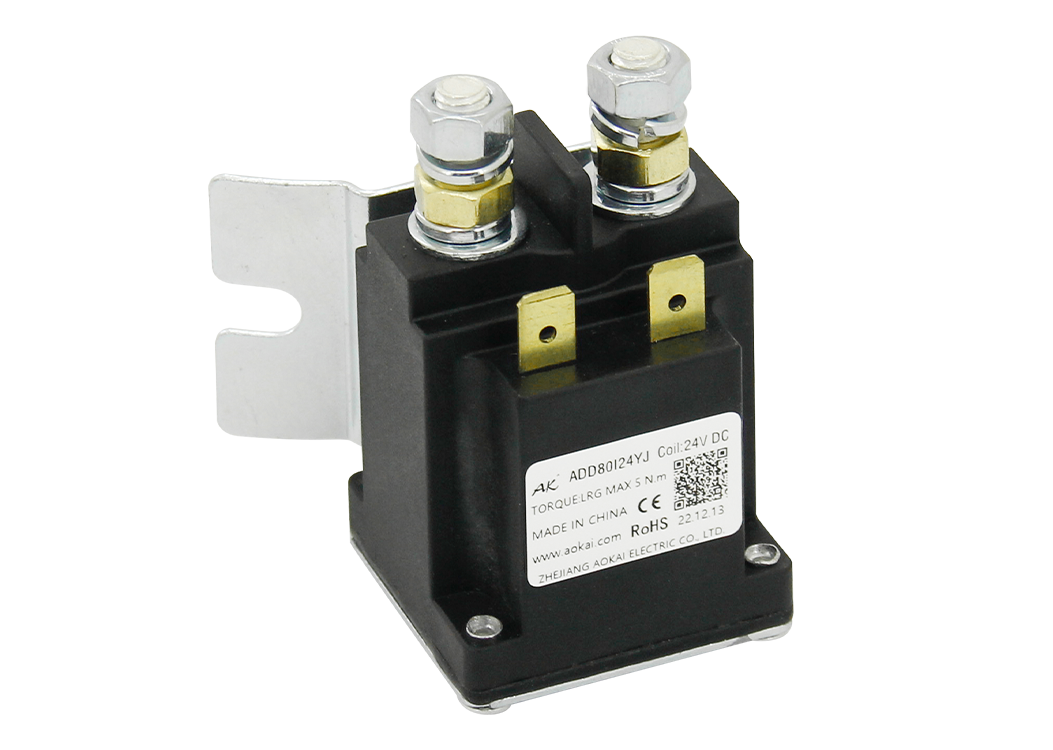

1500v直流接觸器的工作原理及應用探討
1500V直流接觸器是一種用于直流電路中的重要電氣元件，廣泛應用于電力系統、軌道交通、電動汽車和可再生能源等領域。隨著科技的不斷發展和電力電子技術的進步，直流接觸器的性能和應用范圍也在不斷擴展。本文將對1500V直流接觸器的工作原理、結構特點、應用場景及未來發展趨勢進行探討。
一、工作原理
1500V直流接觸器的主要功能是控制直流電路的通斷。其基本原理是通過電磁力驅動接觸器的觸點，完成電路的閉合與斷開。當接觸器線圈通電時，電流流過線圈，產生磁場，吸引動觸點與靜觸點接觸，從而實現電路的閉合；當線圈斷電時，磁場消失，動觸點在彈簧的作用下恢復到原位，電路斷開。
與交流接觸器不同，直流接觸器在設計時需要考慮電弧的控制問題。當直流電路斷開時，由于電流的持續性，會產生較長的電弧，容易導致觸點燒蝕。因此，1500V直流接觸器通常采用一些特殊的設計，如電弧滅弧裝置，以有效降低電弧對接觸器的損傷。
二、結構特點
1500V直流接觸器的結構主要由線圈、動觸點、靜觸點、框架和滅弧裝置等部分組成。以下是各部分的具體特點：
線圈：負責產生電磁力，驅動接觸器的開關動作。線圈的絕緣等級要求較高，以確保在高電壓環境下的安全運行。
動觸點和靜觸點：接觸器的核心部分，負責實現電路的通斷。其材料一般采用高導電性的銅合金，以降低接觸電阻和發熱。
滅弧裝置：用于控制斷開時產生的電弧，通常采用特殊的材料和結構設計，如滅弧室、滅弧柵等，來有效地熄滅電弧，延長接觸器的使用壽命。
框架：提供機械支撐和保護，采用絕緣材料制成，以防止漏電和短路。
三、應用場景
1500V直流接觸器廣泛應用于多個領域，主要包括：
